Ses Geciktirme(TDA 1022)

GECİKTİRME KATI

TDA 1022 entegresi statik alanlara duyarlıdır. Vücudunuzdaki statik elektrikle bile bozulabilir. Yerine monte etmek için mutlaka entegre soketi kullanın. Devreye en son entegreyi takın.

Bu devre ile yaklaşık 51,2 milisaniye geciktirme elde edebilirsiniz. Hoş bir reverb etkisi yapıyor.

Devreyi oluştururken yüksek frekanslar söz konusu olduğu için (osilatörün ~15Khz frekansı) parazitleri kesmek için güzel bir ekranlama yapın. Besleme devresini yaparken iyi regüle edilmiş olmasına dikkat edin. Devreler arası bağlantıları çok kısa yapmaya gayret edin. Her türlü parazitik etkiyi azaltmak için gerekeni yapın.

FİLTRE KATI

Osilatörün ürettiği ve sinyale bindirilen kare dalga frekanslarını filtre etmek için kullanılmaktadır. Yapımına özen gösterin.

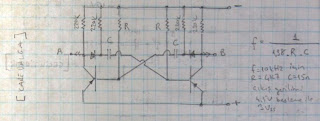

 KARE DALGA OSİLATÖRÜ

Geciktirme katımızı sürmek için gerekli olan frekansı üreten osiatör katımız.

OSİLATÖR SÜRÜCÜ

Osilatör sinyalimizi geciktirme katına adapte etmek için kullanılan sürücü katımız.

NOTLAR...

Devremiz +şase kullanmaktadır. Buna dikkat edin. -15V çıkışlı muhtemelen 79L15 gerilim regülatörlü bir besleme devresi kullanmanızı öneriririm. Giriş katı köprü diyotlu olsun. İyi regüle edin.
Ayrıca aşağıdaki linkleri de incelemenizi tavsiye ederim.


TDA1022.pdf
reverberator
